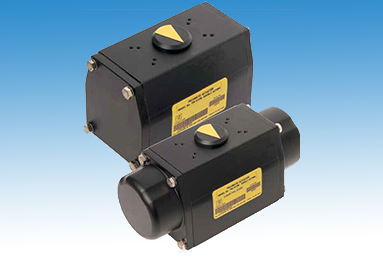

產品描述：F79U/E/D氣動執行機構雙作用(空氣對空氣) 和單作用(彈簧復位)，90° 操作氣動

執行機構應用范圍

用于任何角行程應用的遠程控制，

如球閥、蝶閥或旋塞閥、風門擋板等。

附件

多種標準附件可直接安裝到

Keystone 執行機構上，包括：

- 電磁閥- 全天候防護電磁閥、防爆電

磁閥或本安型電磁閥

- 限位開關箱- 全天候防護、防爆或智

能型

- 定位器- 氣動定位器、電氣定位器或

智能定位器

- 帶離合手動操控齒輪箱

- 高可視指示器

- 接近式傳感器- 全天候防護、本安或

智能傳感器

特點

緊湊的齒輪齒條設計，雙活塞大扭矩

輸出

整體式活塞齒條驅動可減少動密封的

數量，使空氣泄漏降到最低

雙活塞設計消除了齒輪軸上的側向負

載，從而使軸承磨損降到最低

彈簧采用環氧涂漆和顏色編碼，不但

起到防腐蝕作用，而且易于識別

陽極硬化鋁制殼體，和外部ESPC

表面處理，可防止包括含鹽空氣等的

外界腐蝕

可選擇表面處理：化學鍍鎳

中空輸出驅動軸，在一些應用上能夠

直接裝配，從而免除了特殊連接，并

確保正確的調準

底部插入的齒輪軸

使用防摩擦活塞墊可確保金屬與金屬

之間無直接接觸，使操作更平穩。是

調節控制或開/ 關控制的理想選擇

某些特定型號采用雙向的可調行程限

位器

長壽命潤滑油脂

ATEX 認證II 2 G

2 技術數據

最大供壓：1.0 MPa

額定供壓：0.83 MPa

輸出轉矩：0.55 MPa 壓力下

雙作用型：高達2,054 Nm

彈簧復位型：高達1,414 Nm

溫度范圍：-30 至+90°C*

標準配置
